一、 現狀及背景

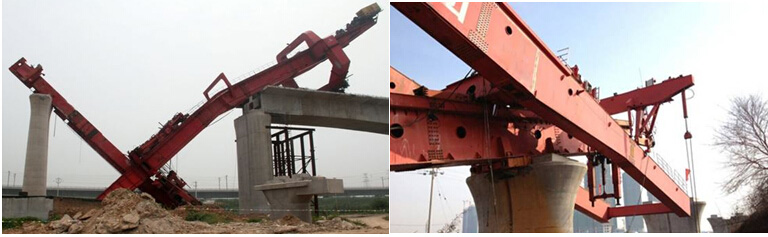

鐵路鋪架設備是一種高度機動的起重機械；工作在野外惡劣環境，現場管理困難而且維護保養難以規范。隨著鐵路建設的發展，使用日益頻繁，架橋機傾覆事故時有發生。架橋機脫軌、傾覆，往往造成機毀人亡的重大后果。一旦發生事故，不僅起復、修復架橋機需花費較長時間和大量資金，還會嚴重影響橋梁架設及鐵路建設進度。特別是我國發展高速鐵路進程逐漸加快，架橋機在高速鐵路建設中的使用將會更加頻繁，如果發生傾覆事故其后果不堪設想。
根據《國務院關于進一步加強企業安全生產工作的通知》（國發[ 2010] 23號）和《國務院辦公廳印發貫徹落實<國務院關于進一步加強企業安全生產工作的通知> 重點工作分工方案的通知》（國辦函[2010] 140號）的要求，國家質檢總局與國家安全監管總局聯合制定了《大型起重機械安裝安全監控管理系統實施方案》，推動大型起重機械安裝安全監控管理系統工作，提高大型起重機械本質安全，預防和減少起重機械重特大事故發生，制訂本工作方案。其指導思想是堅持“以人為本，安全發展”的原則和“安全第一、預防為主、綜合治理”的方針，應用現代物聯網信息管理技術，以生產單位和使用單位為主體，提高大型起重機械本質安全性能，促進產品升級換代，防范事故發生，保障從業人員和公眾的生命安全。

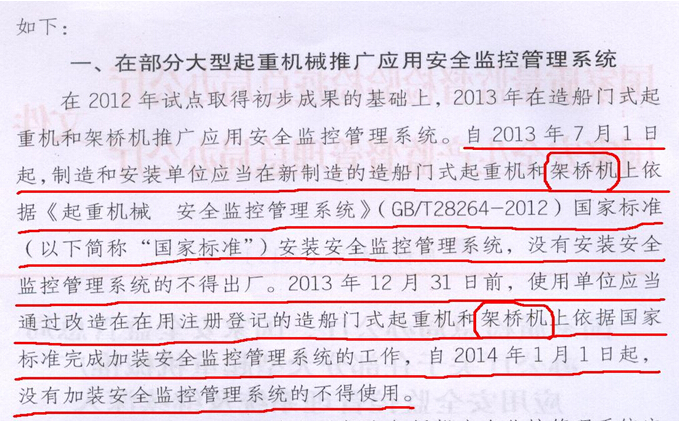

國家質檢總局和國家安全總局發文，質檢辦特聯[2013]5號文件---節選
二、 監控對象及目標
根據最新國家標準《起重機械 安全監控管理系統》GB/T 28264-2012（2012年5月1日發布，2012年7月1日實施）；
架橋機安全監控管理系統應滿足如下功能要求
① 系統應具有對所有滿足起重機械工作要求的信號、信息進行處理及控制的功能。
② 具有對起重機械運行狀態及故障信息進行實時記錄和歷史追溯的功能。
③ 具有故障自診斷功能。在開機時應有自檢程序，對警報、顯示等功能進行驗證；在系統自身發生故障而影響正常使用時，能立即發出報警信號。
④ 應具有起重機械作業狀態的實時顯示功能，能以曲線、圖表和文字的方式向司機和管理人員顯示起重機械的工作狀態和工作參數。
⑤ 報警裝置應能向處于危險區域內的機械操作者和人員發出清晰的聲光報警。
⑥ 系統的用戶通訊協議應是對外開放的。
三、安全監控裝置詳細介紹和安裝實施方案
架橋機安全監控裝置是根據最新《起重機械 安全監控管理系統》國家標準研制開發的,重點針對各類在役鐵路鋪架設備的改造及新標準的強制實施。同時也可用于其他領域各類起重施工機械設備。對設備進行全方位的安全實時監控. 避免因操作者的疏忽或判斷失誤而造成的安全事故，有效地保證設備的安全使用。
該裝置是綜合應用信息傳感技術、嵌入式技術、遠程通信技術的高科技智能產品，可廣泛應用于各個領域的載重、起重機械，實現對設備工作狀況的安全保護監測。該裝置由傳感器檢測系統、圖像終端、視頻監控系統和遠程監控系統（選配）構成。
因本架橋機的結構特殊，天車能在大梁上來回運動，天車與大梁之間不宜采用有線方式傳輸信號，且操作人員采用遙控操作，并且使用方要求將顯示器放至在大梁上比較適用。所以本系統將天車上所有的數據信號和視屏信號采用無線傳輸方式傳輸至大梁上的安全監控系統顯示器中顯示。
具體結構如下：
1、安全監控系統數據監控系統構成如下：

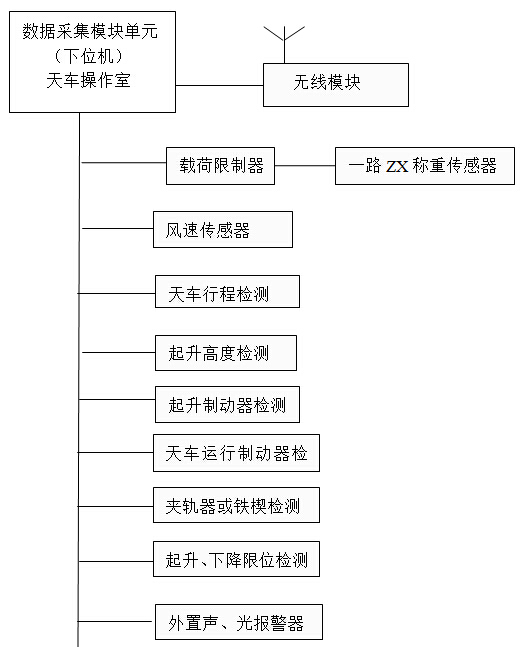

數據監控系統天車工作站（下位機）

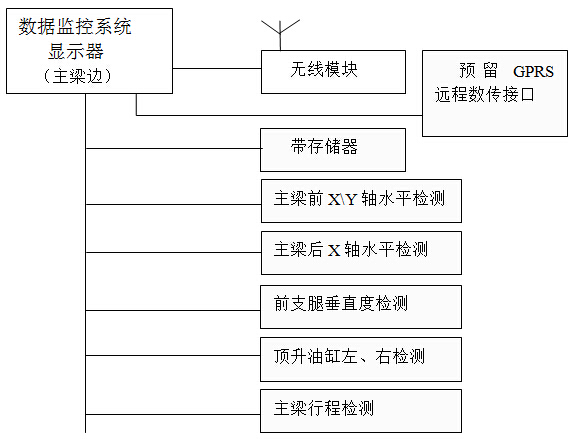

數據監控系統主梁工作站（上位機）
2、視頻監控系統構成如下

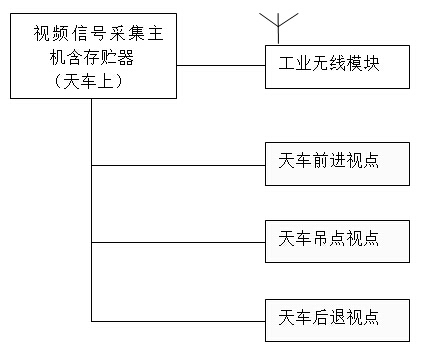

視頻監控系統天車工作站

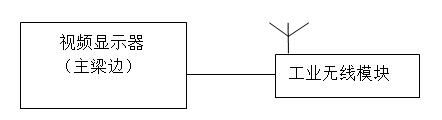

視頻監控系統主梁工作站
四、圖形終端及數據管理
由于該拼裝架橋機的特殊性，本套系統方案配備有信號采集裝置（下位機）1臺和一套圖形顯示終端含存儲（上位機），能夠實時的顯示所監控的各個參數，并對所有的監控對象能作出顯示、報警、數據分析、查詢、記錄及動作輸出等功能。數據保存能保存30個連續工作日。設備數據具有導出功能，通過USB口或網口可將數據導出作為長久保存用。設備具備遠程通訊接口，可將數據和視頻通過GPRS或3G模塊將數據發至服務器，實現遠程監控。
監控系統的顯示器(上位機)將安裝在主梁中，采用1臺防雨箱體，將視頻顯示器監控系統顯示器嵌入安裝在箱體內?？梢苑胖粱驋煸谥髁鸿旒苌?，方便操作人員觀察即可。

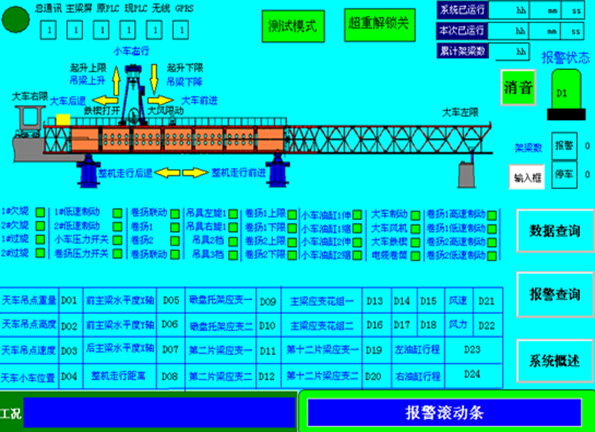

首頁顯示：（本圖僅供參考）
五、視頻監控系統
視頻系統須能滿足相關國家標準，新國標中規定要對架橋機重要的工況進行不少于72小時的循環記錄，并能隨時調閱查詢。

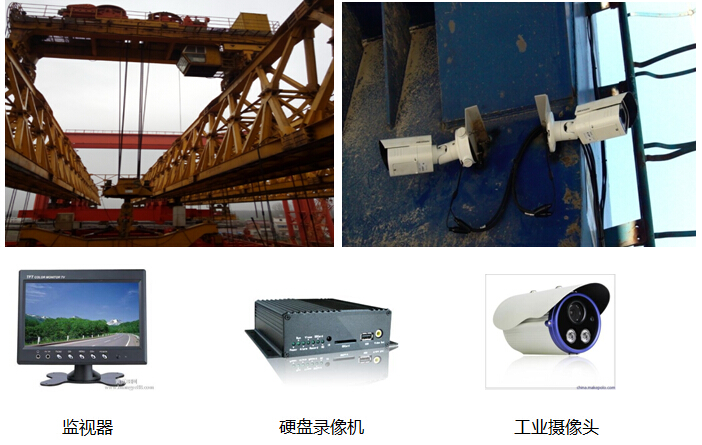

本方案視屏系統的配置結構主要有：3路攝像頭和存儲器、、無線模組、顯示器等主體結構構成。主要監視天車前行區域、天車后退區域、天車吊點區域的工作面為主要監視區域，信號通過無線模塊傳輸至安裝在大梁上的視屏顯示器顯示
六、遠程傳輸、監控平臺（選配）
通過GPRS模塊，3G網絡可將數據直接發至網絡服務器上，對設備的運行狀態可實現遠程網絡監控?；蛘咄ㄟ^本地的無線電臺將數據發送至工地項目部（對地形地貌有要求，超出10KM需加中繼），再通過項目的有線無線網絡實施遠程監控。“在有條件的單位可根據具體情況和工作需要，進一步實現遠程傳輸、遠程監控、遠程管理、遠程服務，數據、視頻查詢，數據、視頻分析等功能。
