近期，由微特技術有限公司承接的張掖黑河寶瓶水電站溢洪道弧形工作閘門開度系統改造項目順利通過驗收。
寶瓶水電站地處甘肅省肅南裕固族自治縣和青海省祁連縣境內省界的黑河上，距張掖市約165km，距下游三道灣水電站廠房26.2km，是黑河流域規劃的第二座水電站。電站壩高93.5m,設計庫容2050萬 m3， 總裝機容量123MW（50MW×2+23MW），年平均發電量4.1億kwh。
寶瓶水電站溢洪道弧形工作閘門液壓?jiǎn)㈤]機原有的副拉缸三角測量開度傳感器有不同程度的損壞，并且在原來使用過程中發現當閘門開度過大時，換算比例過大，造成開度不準確，且油缸振動時易造成開度瞬間超差，導致溢洪道工作閘門啟閉不同步，存在安全隱患。為保證液壓?jiǎn)㈤]機設備的正常運行，需對開度傳感器進行改造。

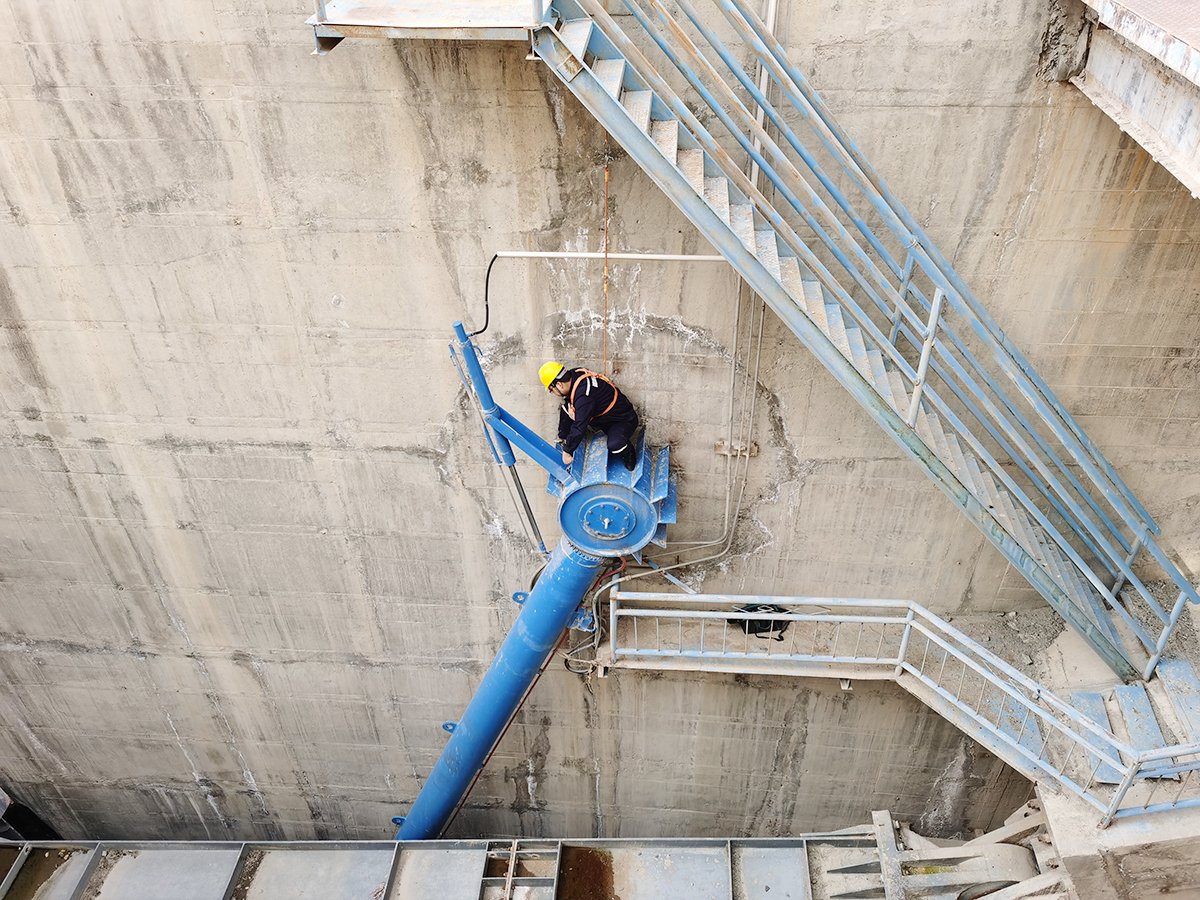

微特工程師現場施工中
經微特工程師現場調研，結合寶瓶電站實際情況，排除副拉缸傳感器及陶瓷活塞桿內置傳感器（需要改造油缸活塞桿），可供選擇的外置式檢測裝置有鋼絲繩拉線盒式傳感器和靜磁柵傳感器。鋼絲繩拉線盒傳感器優點是體積較小安裝方便、造價相對便宜，缺點是適應環境能力較差（風吹雨淋雜物等會導致鋼絲繩晃動引起檢測誤差、并且冬天冰凍時檢測用鋼絲繩容易凍斷）、精度及防護等級不高，故障率高。靜磁柵傳感器優點突出，主要優點有：不同于傳統的由鋼絲繩帶動編碼器旋轉、由旋轉運動轉換為直線位移的方式，它直接測量啟閉機的直線位移，無需進行換算，因而檢測精度高可達± 1 mm；非接觸式測量，無機械磨損，基本免維護；高強防護等級，能適應惡劣環境；數據穩定，斷電不丟失數據；可附帶上下行程限位開關，無需單獨設計安裝限位開關；后期維修、更換方便；油缸外置安裝，不改變油缸現有狀態。其缺點是相對其它開度檢查裝置體積較大，前期安裝相對麻煩。

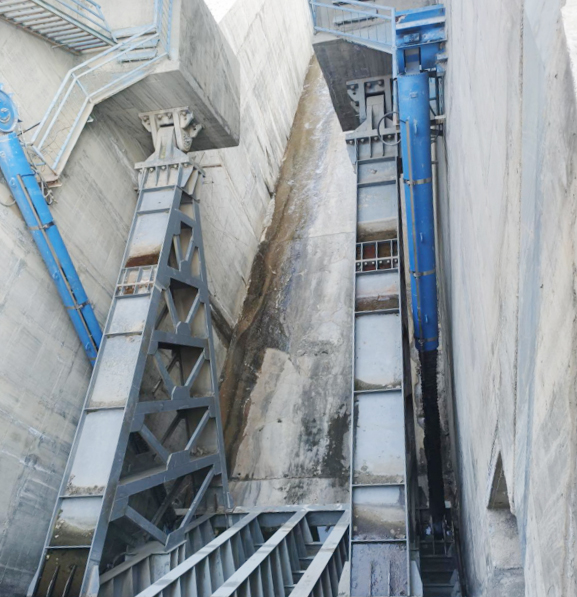

經過與用戶反復溝通，用戶最終選擇采用靜磁柵閘門行程傳感器作為改造替換品。根據黑河寶瓶水電站溢洪道弧形工作閘門及液壓?jiǎn)㈤]機油缸實際情況，靜磁柵傳感器采用外置式安裝，其上配有導向套管，電纜由后部引出，導向套管利用抱箍式安裝座固定安裝在油缸上；測量桿裝在導向套管內，其長度略大于測量行程，測量桿前部有萬向關節軸承與安裝在油缸前端吊耳上的測量桿連接抱箍連接，隨著油缸伸縮運動，測量桿也對應在導向套管內伸縮移動，靜磁柵尺上感應到閘門開度信號。按照水利工程慣例，當活塞桿完全伸出時，開度為“0”毫米，活塞桿完全縮進時，開度為最大。同時優化表孔弧門PLC、觸摸屏程序和電源回路。
經過改造后的3孔溢洪道液壓弧形門起閉平穩，數據準確可靠，左右兩側同步性高，完全能準確地反映當前閘門的開度數據。
